Апгрейд циклона. Ящик для опилок

Случилась беда: бочка для опилок под циклоном дала трещины =)
А заметил я по набитому мешку пылесоса - слишком много опилок в него залетало.

Вернее трещины она дала давненько - я уже пару раз проклеивал скотчем.

Дело в том что строительный пылесос оказался значительно мощнее бытового (и/или просто шланг забился =) ), и бочка стала втягиваться при малейшей нагрузке.

Отчего донышко помялось

Ну и почему бы бочке не быть квадратной =)

Размеры городил под тележку.

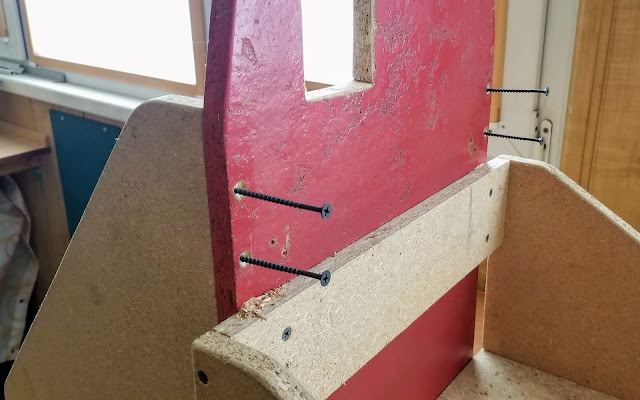

Первым делом выкрутил в ней уголки, чтоб новый ящик встал плотно к стенкам, завернул с обратной стороны саморезы

На квадратное ведро было выделено 2 дверцы достаточно поганой 15 фанеры.

Нарезано по размерам

Насверлил, назенковал, наживил боковины друг с другом.

Перевернул, прижал струбцинами к верхней крышке.

Внутрь напилил и прикрутил направляющие 20мм толщиной

Прикрутил днище, примеряем в тележку - села плотно, крышка тоже плотно садится на макуху

Нашел в боковинах пару отверстий от саморезов, рассверлил, вклеил по полшканта, спилил, подшкурил

По центру коронкой выпилил отверстие, подшкруил

Поскольку конкретно эта фанера не блещет своей геометрией - разобрал, проклеил все стыки силиконом. Можно было и клеем - но и так норм.

Попутно собираем окончательно на все саморезы

Получили 100% герметичный ящик.

Еще подшкурено.

И чтоб не сильно пачкалось пылью - решил покрыть старым лаком

Хотел 2 слоя, но передумал - в мастерской +10.

Лак сох 3 дня =(

Под конец досушивал нагревателем

Наконец, когда высох, малой дорвался до ящика.

Крутил его и так...

И эдак...

Изначально была идея прикрутить циклон вместе с ДСП-фланцем к верхней крышке.

Но вот незадача, прощелкал размер конуса (мерял его по низу почему-то).

Исправляем.

Пришла другая идея - исключить фланец полностью.

Вытаскиваем нижнюю крышку из циклона, откручиваем ее от фланца, обрисовываем крышку вокруг отверстия.

Распиливаем диаметр лобзиком

Насверливаем отверстий в крышке ящика.

Под крышку циклона вырезаем резину 1мм (на всякий пожарный).

Неровная выемка - это под гайку на конусе циклона

Прикручиваем крышку циклона.

По контуру вдоль направляющих наклеен дешевый дверной уплотнитель

Вставил подкладки 3мм, прижал крышку струбцинами.

Спереди и сзади засверлил и прикрутил сундучные (чемоданные?) защелки.

Проверил еще раз герметичность

Перевинтил нижний упор в тележке, собрал наконец всё до кучи

Убрал в мастерской.

Воздух нигде не подсасывется, мощность всасывания возросла.

Крышка отщелкивается вместе с циклоном в 2 движения - внутри опилки, и это отлично.

Теперь точно не прогнётся.

Ну и циклон заработал как положено
