Катушка для провода - удлинитель

Будет длиннопост, поскольку лепил по вечерам в будни по пару часов после работы - 2 недели.

Досталась от бати самодельная катушка с проводом 30метров  2х2.5 (для дачи).

И вроде всё в ней неплохо, кроме советского тройника с китайским переходником - выпадает чаще, чем работает =(

Решил заменить его на розетки здорового человека, и тут понеслось...


1. Я так и не понял, как он продел провода в колодцах катушки и одел изнутри на тройник.
2. Откуда резьба на тройнике?
Наверняка он много времени потратил на него.
В общем выломал =)

Придумал, расчертил и прикинул накладку из 18 фанеры.
К ней гайка М14 и широкая шайба + розеточная колодка

Передумал, заменил шайбу на стандартную и заглубил её 15 форстнером.
Просверлил центр на 4мм

Лобзиком выпилил подобие круга

Обфрезеровал круг

Прошел контуры радиусной фрезой 3мм

Далее, чтоб подремонтировать то, что я выломал (ну и просто для укрепления) вырезаем шаблончик из малярного скотча

Перенсим на МДФ-вагонку, выпиливаем лобзиком 3 фигуры

Дошлифовываем наждачкой.
Когда они стали свободно залетать в колодцы - вклеиваем их снизу на термоклей

Собрал кучку удлинителей на шурик.
Катушка диаметром 20см и столько же высотой.
Насверлил в углах МДФ отверстия

Отцентровал фанерную накладку, прижал струбцинами и насверлил на ней изнутри метки

Сажать ее будем на саморезы с шляпой 20х4

Закручено

На другой день размечаем и напиливаем из фанеры 30мм спинку.

Так же из 30 дно.
И косынки из фанеры 18мм.
Фанера не совсем кондиция - попала в потоп, и местами вздулась :(

В спинке просверлено отверстие на 14мм


В накладке центр рассверлен до 15мм

Давно хотел такую приблуду, нагородил по быстрому.
Упор на сверлилку.
В ровный кусок ДСП засверлил и забил 2 мебельных болта, снизу барашки с шайбами

С его помощью насверлил форстнером 30мм отверстий вдоль верхней грани

Прошёлся несколько раз на фрезере - это будет ручка

Частично подсобрал на 14 шпильку

Будет еще секретный ингридиент :)
Полипропиленовая труба, осталась с ремонта.
Внешний диаметр 20.5, внутренний - 13.8.
Идеально садится на шпильку и свободно входит в катушку.
Торцанул из неё втулку 200-2мм.
Не фторопласт, но все же облегчит скольжение и уберёт люфт

Всё размечено - режем и подшлифовываем шпильку

Чуть не забыл нарезать ножки: 45мм из 30 фанеры

Заряжаем ленточную машинку.
Скругляем все внешние углы в радиусы (рисовал под шайбы)

Проходимся все торцы

День первичной сборки.
Разметил донышко,  просверлил на станке 4мм.
Выставил струбцинами на уголки, засверлил еще раз  уже глубоко, рассверлил на глубину 30мм до 5мм.
Загнал туда 3 самореза 70х5

Таким же образом боковинки, но саморезы там 60х5

Разметил и прикрутил ножки на черные саморезы

Далее начал ковырять розеточный блок.
Тут наши торгаши подогнали падляну: 3-лучевые саморезы.
В наличии такой отвертки не нашлось, кое-как выкрутил плоской - под замену на нормальные

Рассчитал и просверлил в катушке и лицевой панельке выход провода.
Насверлил отверстий в днище розеток, приложил и отметил места для саморезов.
Надсверлил

Полная предварительная сборка

День фрезера: разобрал, обогнал все внешние углы радиусной фрезой 6мм.
Фреза убитая и для фанеры не жалко - пилит, но оставляет прижоги.
Немного не попал на стыках с косынками - но вроде не страшно

День шлифовки: прошкуриваем орбиталкой всё что можно, местами доводим ручной шкуркой.
В том числе и барабан

Чтоб все было надежно - склеиваем наглухо днище со спинкой, затем косынки.
Заворачиваем саморезы уже навечно

Так же и ножки: на клей и саморезы

День покраски.
Барабан крашен в металлик, рама в красный, накладка - прозрачным лаком.
Больше всего не понравилась красная краска Den Braven Super color Universal - ложится вроде ровно, но она прозрачная - через нее видно мелкие дефекты фанеры.
После 3-4 слоев задобался и плюнул - пойдет и так

Финальная сборка.
Диагноз: дико закручено и выломано днище в ножке вилки.
Из-за чего был плохой контакт, нагрев и расплавление корпуса.
Не сильно критично, но меняем на новую вилку.
Пролуживаем все концы

Прикручиваем дно розеточного блока, выводим провод, расключаем на блоке

Прикручиваем жёстко шпильку со спины и спереди, одеваем барабан, укладываем на него провод.

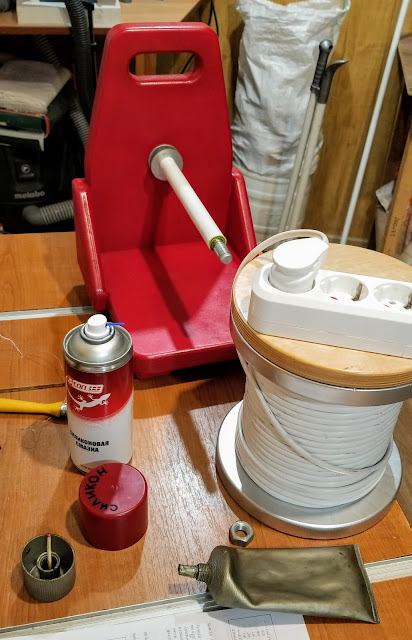

Снимаем, мажем: металл - литолом, пластик - силиконом

Сажаем финишную гайку на фиксатор резьбы

Удлинитель готов: вид справа

Вид слева

Вид сзади

Дура получилась капитальная, вес с проводом 5.7кг (как приличный перфоратор)

Видосик про люфт и как она крутится
