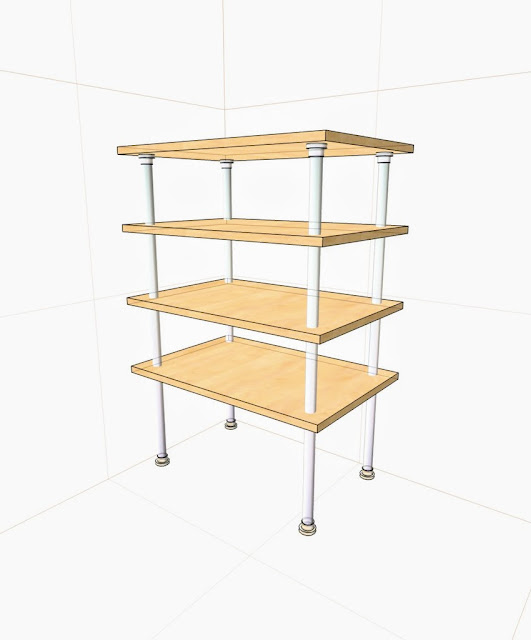

Вот он созрел.
Опять-таки для серийного сверления отверстий под трубы была изобретена приблуда (кондуктор, шаблон, стол для сверлильника - кому как)
Берем огрызок ДСП, прикручиваем к нему с одной стороны прямой угол из обрезков рейки.
Смысл сиих художеств кроется в подборе оптимального положения отверстий, чтобы иметь максимальную регулировку
Сверлим, зенкуем, подбираем винты. Выходит прибамбас, которым можно сверлить по катетам 47-67мм от угла абсолютно без разметки
Крепление снизу барашками, сдвигом относительно оси сверла настраивается точка сверления.
Сверло Форстнера 25мм, пробный запил - вполне точно
Примеряем отверстие на трубу - примерно так должно получиться
Чтоб не думалось, что он бесплатный, сохраню здесь фурнитуру (~22$).
Это не считая ДСП + осталось про запас 2 фланца и ~2м трубы Joker.
Итак режем трубы, сначала очень аккуратно, а потом как попало ))
Тут супер-точность большой роли не играет, разброс +- 1мм.
Ну желательно перпендикулярно.
Затем убрал заусенцы и подравнял наждачкой
Беремся за полки, настраиваем кондуктор на 60мм, а глубину сверления 4мм.
Делаем глухой потай в каждом углу верхней крышки - чтоб потом не промазать при настройке труб.
Убираем глубину сверления и насверливаем остальные 3 полки насквозь.
Погнали крутить фланцы на огрызке трубы, постоянно контролируя прямой угол.
Начинаем с верхней крышки.
Саморезы мебельные 3,5х16 - 84шт
Тут обнаружилась мелкая падлянка с фланцами.
Эта высечка на краю резьбы не дает нормально войти трубе.
Пришлось отковыривать шилом.
Местами легко, а местами не очень, а их 28.
Собираем такой гамбургер с каждой стороны.
Чем больше полок - тем туже влазит труба.
Вставляем в крышку заготовленные стойки и зажимаем их на местах, по очереди накручиваем верхние фланцы и полки.
После некоторой настройки высоты полок, затягиваем все фланцы. Одеваем пятки.
Чистая высота каждой полки 173мм, нижней - 280мм (под 3х-литровый бутыль).
Вид снизу
Ну и как без испытания - мои 83кг держит - не колышется, можно даже попрыгать
ps: Обгорелый, потому что вчера с моря вернулся
Выяснилось, что пробки-заглушки свободно болтаются в трубах и выпадают, если конструкцию приподнять.
Решил по-мебельщицки - густо мажем силиконом.
Воодрузил его на место.
Тут он будет жить, сюда он и задумывался.
Но ничто не мешает его передвинуть в новое место дислокации.
Вид снизу.
Высота 870мм, что примерно на 5мм выше холодильника (округлено на этапе проекта).
Нижнее отделение для бутылей, сверху - для мелких банок и прочей мелочи.
Ножки регулируются.
Вид с холодильником.
Окну не мешает.
Возможно, еще подстрою высоту ножек, когда высохнет силикон
