Ремонт лоджии-сапожка 2. Рамы под окна

Продолжаем пилить балкон.

Отбиваем по готовым маякам отвесы в пол.

Рисуем разметку прямо на линолеуме

Начнем с ближайшей стенки.

Нарезаем 50 брус 133 и 82 см по 3 палки.

Выбираем стороны поровнее на лицевую, сцепляем струбцинами в пакет.

Переворачиваем и по центру режем паз вполдерева

Вырезаем ответные пазы в одной короткой.

Скручиваем всё на 90-100 саморезы. Получаем такую раму

Вторая рама будет 63х82см.

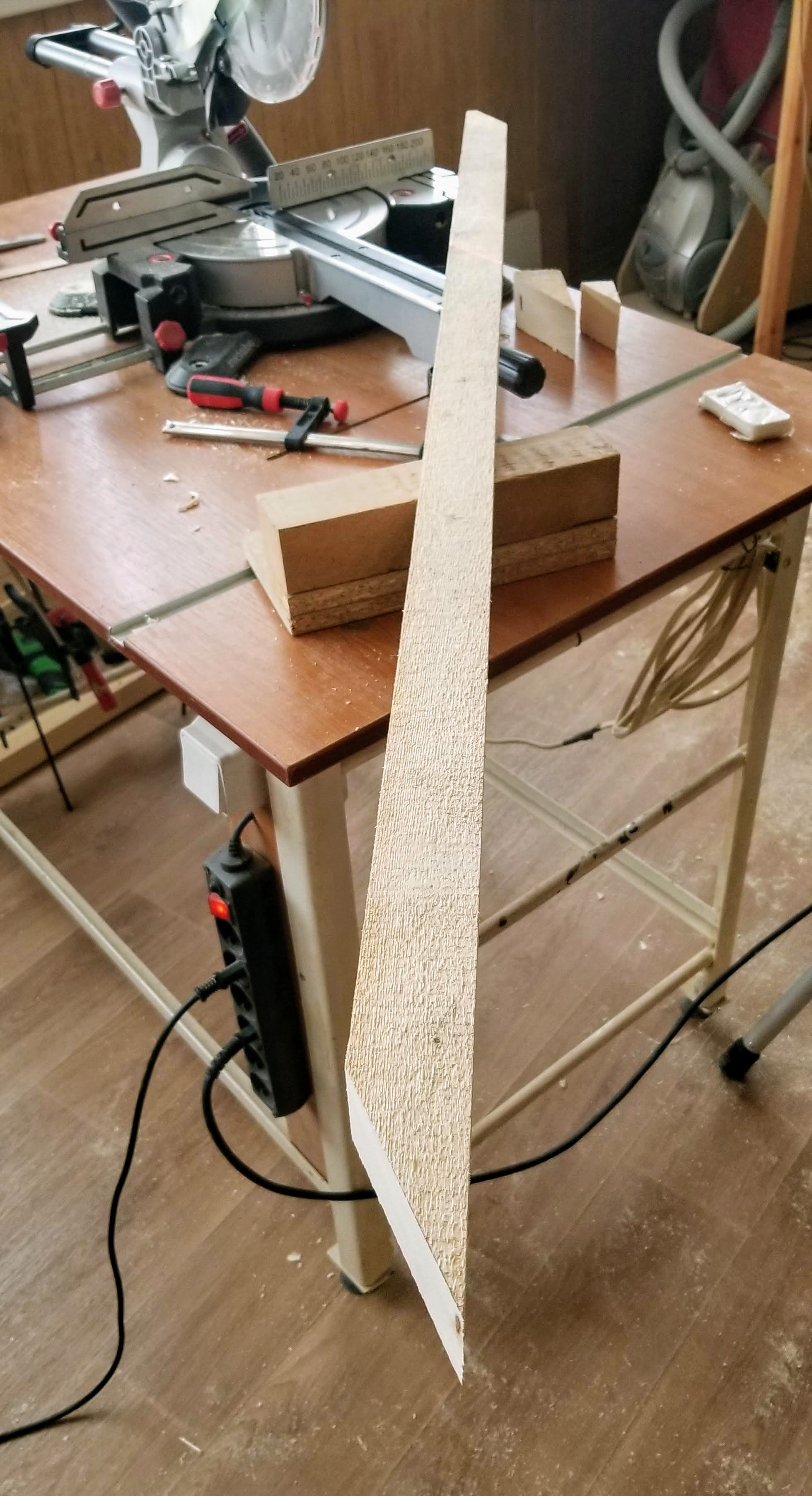

Брус попался кривой во все стороны - убил некоторое время на выравнивание. Фуганка нет - колупался с циркуляркой.

Так же нарезаем, но уже без пазов - просто скручиваем по углам

Собрал вторую раму

Выстраиваем рамы по разметке.

Остались длинные поперечины.

Вымеряем углы по линолеуму, нарезаем ромбом 3 бруска

Складываем как оно должно быть

Крепить рамы сначала думал на уголки из гипсокартонного профиля.

Но вовремя передумал - откопал 12 железных 50 уголков - были закуплены с запасом, на них крепились стеллаж и столы в лоджии.

Эти будут пожостче =)

Рассверливаем одно отверстие до 6, сверлим еще одно новое до 7мм

Прикручиваем раму к полу, выравниваем ее по верхнему маяку, замеряем расстояние до стены.

Нарезаем по месту 2 брусочка, прикручиваем к раме на 100 саморезы.

Испытал анкер-клинья - отличная вещь, если надо что-то быстро и навечно приколотить в бетон =)

Прибил по 2 уголка на подпорку - это даст некую свободу рамам ходить вместе с полом и не даст им уходить от стены

Болтов не было, зато нашел шпильку 6мм - была куплена для поделок, но пока нигде так и не пригодилась.

Нарезаем из нее 6 кусков по 75мм

Выставляем раму в плоскость, сверлим подпорки через отверстия в уголках.

Тут непросто попасть из одного в другое.

Продеваем шпильку.

Капаем фиксатор резьбы и затягиваем с двух сторон гайками

Снизу рама прикручена к полу через подкладки для вентиляции

Получилось очень даже ровно

Таким же образом крепим вторую раму поменьше

Дальше крепим нижнюю перемычку к полу.

Верхнюю пришлось придерживать струбцинами, пока городил упоры в стену

Дальний угол вышел немного с подкладкой, для совмещения с плоскостью маяка

Крепим среднюю перемычку.

Нижнюю саморезим в пол и боковые рамы.

В конце нарезал 2 центральные распорки между перемычек, посадил на уголки

В итоге получилась такая рама.

Точная по отвесам, без крепления к боковым стенам, только к полу и к задним стенкам.

Вполне жесткая, попинал ногами - нигде не шатается
