Alcaplast A18 1/2'' Manual RU

Инструкция к заливной арматуре Alcaplast A17 A18 нижняя подводка, латунь.

Мож кому пригодится

RU

МОНТАЖ И УСТАНОВКА:

Клапан должен быть установлен по возможности в горизонтальном положении, прикреплён к стенке WC бака гайкой N0023 (N0039).

Уровень воды в баке наставлен высотой поплавка с помощью регулировочного винта N085.

В притекающей части клапана находится пластиковое ситечко N0125 для очистки воды.

Резьба на клапане G1/2" (G3/8") сделана для обычного способа соединения с водопроводом.

МЕРЫ ПРЕДОСТОРОЖНОСТИ:

В рабочем состоянии при закрытии может появиться слабое дребезжание, которое не влияет на работоспособность, а постепенно прекратится.

Плохая работа клапана может быть вызвана загрязнением ситечки N0125, которое нужно вынуть и очистить.

Водяной камень в загрязненных областях можно легко отстранить если их положить на 1-1.5 часа в 5% раствор уксуса.

При повторной сборке необходимо соблюдать правильность сборки, как показано на рисунке.

Замена потерянных или поврежденных деталей возможна только оригинальными деталями производителя, которые вам предложит ваш продавец.

При затруднениях с инсталляцией обратитесь в квалифицированную сервисную службу.

Особое внимание качеству воды.

В случае присутствия грязи или других нечистот в водопроводе может засорен и  поврежден клапан.

В результате этого ущерба производитель ответственности не несет и подобные случаи не покрываются гарантией

Крышки для люков



После накрытия ямы образовалось 2 люка из камазовских ободов.
Один в огороде, второй был во дворе над колодцем с водопроводным счётчиком.
На один кинули кусок резины, второй был накрыт листом железа мм3-4 толщиной.

Обращаем внимание на подпорную стену этого колодца, там настолько раскрошился кирпич, что появились сквозные дыры в колодец (к ней вернёмся потом).

На даче нашлись 2 ответные части этих ободов, которые идеально ложатся на люки + ржавый лист примерно такой же толщины

Отмечаем круги по внутреннему диаметру колец, добавляем по 1см и выпиливаем 2 круга ~59см

Так же нашелся почти метр 100 трубы, торцуем края и пилим пополам
Это будет вентиляция

Находим центра кругов (лайфхацк)

Керним центр, царапаем штангелем, обрисовываем внутреннее кольцо по обрезку трубы

По идее из ютуба, надпиливаем диаметр, прорезаем центр звездой, выламываем сегменты

Если пилить не звездой, а прямоугольниками - получается продуктивнее

Остаток дня ушел на отдирание кругов, труб и колец от ржавчины корщёткой.
Ушатал вхлам батину 180 болгарку.
Китайский Eurotec, лично моих он перенёс 3-4 ремонта.
Видимо пора ему на покой, хз, отнес на ремонт - обещали найти корпус редуктора, но 2 недели уже глухо

Прошёлся все железяки антиржавчиной

Купил новую болгарку, по ощущениям мощнее и явно тяжелее.
Поворотная ручка, плавный старт

День сварки, с переменным успехом, кое-где даже начало получаться терпимо =)

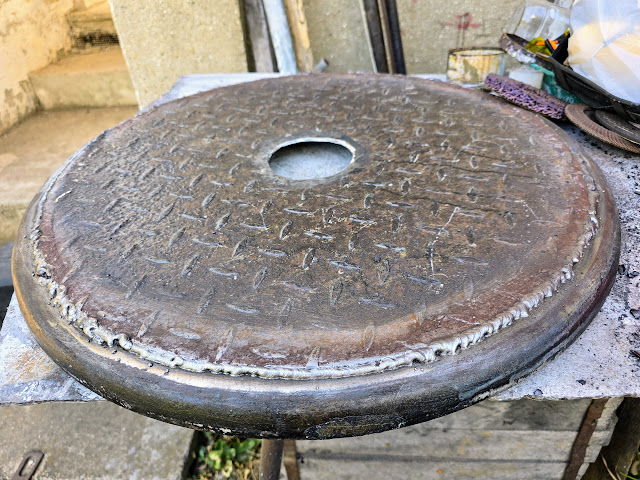

Первый круг приварен

Оба приварены, сверху в центра вварены трубы

Хотелось, чтоб листья и мусор не задувало в трубы, нашел сетку, вырезал кружочки, подпилил, чтоб влазили в макушки с помощью молотка.
Хотел сначала тоже приварить, но решил оставить так, в случае надобности их можно выбить ломом с обратной стороны

Грунтовка ГФ021: покрыты обе крышки (втч и трубы изнутри) + горловина люка во дворе

День покраски: резиновая краска Farbex 2 слоя, цвет графит

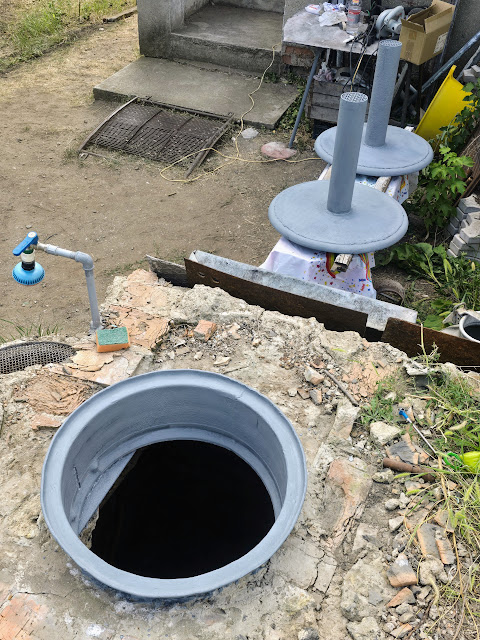

Одеваем колпаки: сделано за полчаса на стройрынке по 3.7$ каждый

Одна крышка уехала в огород, скорее всего будет закопана и торчать будет только труба

Вторая во дворе.
Выглядит как запчасть от другой дачи =)

Возвращаемся к стене колодца.
Время ещё оставалось, отковырял от стены всё что сыпалось, обдул.
Насеяли песка, замесили цемента 2:1 пару раз.
Восстановил верхние пару рядов кирпича, накидали на стену, чтоб укрепить остатки стены.

По хорошему её надо валить и строить новую, но пока так

Остатками закидали открытый кирпич вдоль крыльца.
Там он тоже стал помаленьку рушиться
