Ремонт лоджии. Стеллаж 6

Тут был перерыв, потому что сезонный грипп не обошел стороной.
Вышел на больничный и отлежал несколько дней с температурой.
Но увы, стеллаж сам себя не запилит :(

Берем радиусную фрезу и наводим декор на стойках.
Кроме мест, где будет доска и крепление.

После берем орбиталку и подшлифовываем стойки и поперечины 80-150 шкурами
Мастерская покрылась слоем сосновой муки, несмотря на мешок.
Надо подключать пылесос.

Пришел день склейки.
Заранее было куплено 3 большие струбцины на 800мм - дорогие заразы 15-19$.
Но даже их не хватило, поскольку поперечин 5.
Клей тоже оказался дикий - равномерно нанести, собрать и придавить нужно в течение 6 минут, после этого он схватывается так, что не сдвинешь.
Поэтому клеил сначала одну сторону, потом другую

Верхняя распорка крепится с клеем винтом 100мм в торец, для точного попадания насверливаем длинным сверлом и зенкуем

Из-за нехватки длинных струбцин изобретались такие конструкции

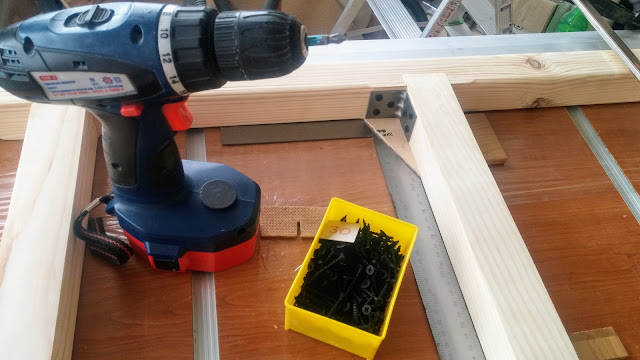

Как клей подсох (25-50мин), закручиваем в каждый угол снизу по металлическому 45 уголку.
Всего 6х10х3 = 180 саморезов. Нудно, но крепко

Итак, получаем такую лестницу

Вполне похоже на проектную :)

Две струбцины были от Intertool (повторюсь: Intertool - остой), некритично, но неприятно

Таким же образом собираем вторую лестницу

В торцы закручиваем заготовленные ножки

Купил в помощь 2 быстрозажимные струбцины (~ по 9$).
Эх, не для этого дела они :(

Итак, 3 лесенки готовы

На регулируемых ножках

Вроде одинаковые (погрешность не более 1.5мм и то из-за кривизны деревяшек)

Закупил болтов 8х200 и распорников 12х150 для боковых перекладин  (тут только 12см в бетон, остальное - древесный гамбургер)

Задняя стена имеет перекос примерно 17мм со стороны трубы и горб в нижней части.
Из-за этого в полу получилось примерно 3мм лишних.
Делаем паз фрезером в полу под стойку.

Наконец приблизительно выставил все 3 стойки

Чтобы подпятники не сдвинулись, сажаем их на жидкие гвозди

Потом была долгая пристрелка и примерка с разметкой, выравнивание высот полок.
Наметил места верхних креплений, снял стойки, насверлил сквозные отверстия.
По отметкам насверлил 6 отверстий в потолке 6 и 12 буром. Закрутил 8х80 болтами  в потолок.

Нарезаем боковые поперечины в 640мм под непрямым углом (~22 градуса), чтоб в плоскость с полками, но короче на пару см.

Сверлим сразу в них отверстия под сквозной крепеж (тут будут те 20см болты)

Сооружаем типа фрезерный стол, закругляем один внешний угол
Честно подсмотрел на канале Юрия Примаченко
Тут плюс в том, что подшипник на фрезе не оставляет следов на брусе

Снова включаем орбиталку (уже с пылесосом) и выглаживаем все уголки
Как я делал переходник на пылесос
С ним конечно не так удобно, но однозначно чище
